歡迎訪問深圳市宏圖硅膠科技有限公司網站
<pre id="zdrhq"><samp id="zdrhq"></samp></pre>
| 硬度：0-20 | 硫化劑添加：1 |
| 外觀：半透明/膚色 | 操作時間：20-40min |
| 線收縮率：0.1% | 常規包裝：25/200kg |
仿真人體硅膠簡介
仿真人體硅膠也是環保加成型硅膠，是人體硅膠用途中一種，無毒無味，硫化后具有柔軟彈性。可用于制作人體模型，面具，義乳，足墊，蠟像等。
仿真人體硅膠用途
仿真人體硅膠主要用于仿真人體模型，仿真硅膠假肢，硅膠人體面具，人體外形，硅膠成人性用品，硅膠義乳，胸墊，肩墊，防滑墊等柔性硅橡膠制品。
20-25度的人體硅膠最適合做臉部或頭部，如果只是單做表面皮膚的話，用10-20度的膠就好。一般做硅膠假肢的選擇5-10度的人體膠，像胸部、臀部、硅膠義乳等一些柔軟產品，通常選擇0-5度的人體硅膠。
仿真人體硅膠特點
1.食品級，無毒無味，安全環保；
2.不冒油，不泛白，無氣泡；
3.本品為無色或皮膚色膠狀液體韌性好，超柔軟，彈性好；
4.翻模次數多，使用壽命長；
5.硅膠顏色、粘度、硬度、操作時間均可按需調整。

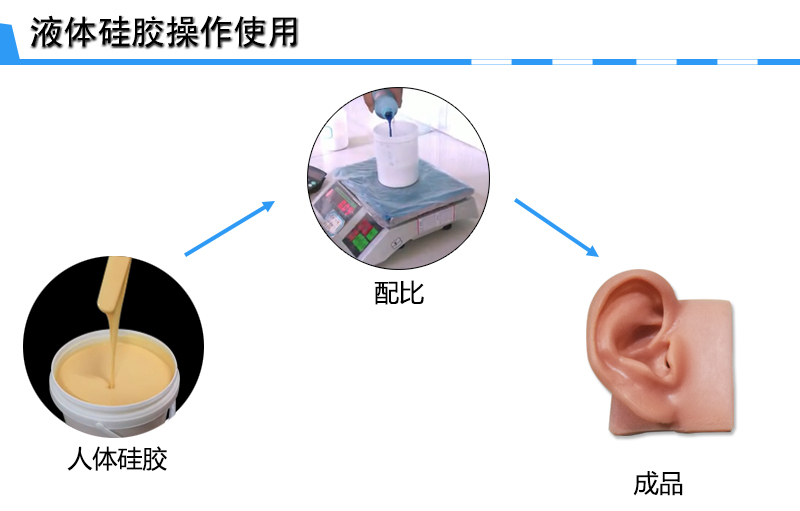

液體仿真人體硅膠操作
1.按照重量比1：1將AB雙組分進行正確稱量；
2.稱量好的A組分和B組分混合攪拌在一起，一定要攪拌均勻；
3.用真空機進行抽真空排氣泡處理，這樣做出來的產品更加平滑無氣泡，一般5-8分鐘左右即可。若沒有抽真空機，可延長固化時間，使硅膠自然排泡，但是這樣效果不是很理想；
4.將抽好的真空的硅膠倒入模具內，用烤箱加溫80-100度，10分鐘左右即可固化成型；
5.最后進行脫模，取出產品即可。
仿真人體硅膠操作注意
1.使用時不要和任何其它縮合型硅膠接觸，否則會導致硅膠出現“中毒”現象，造成硅膠不固化；
2.使用時不能接觸水、雜質、有機錫催化劑、酸、堿等其它含氮、磷、硫的有機化合物，否則一樣會影響硅膠固化，使用時不能混入這些物質；
3.保證操作環境干凈，禁止吸煙，以防止硅膠“中毒”；
4.配比要準確，攪拌時一定要混合攪拌均勻。
人體硅膠參數
| 外觀 | 半透明/膚色 | ||||
| 硬度（邵爾A） | 0±2 | 5±2 | 10±2 | 12±2 | 20±2 |
| 兩組分混合重量比（A:B） | 1:1 | 1:1 | 1:1 | 1:1 | 1:1or10:1 |
| 動力粘度（mPa.s） | 2000±1500 | 4000±1000 | 6000±1000 | 6000±1000 | 8000±1000 |
| 拉伸強度（MPa） | 3 | 4 | 5 | 5 | 6 |
| 撕裂強度（kN/m） | 4±2 | 7±2 | 12±2 | 12±2 | 14±2 |
| 伸長率（%） | 400 | 410 | 510 | 520 | 520 |
| 操作時間（min） | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 |
| 硫化時間(h) | 20-40 | 20-40 | 3-5h | 3-5h | 3-5h |
| 線縮水率（%） | ≤0.1% | ||||
| 常規包裝(kg) | AB膠各25/200 | ||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
